贵州电气成套设备为你介绍高低压成套开关设备

发布日期:2017-05-15 10:06 来源:http://www.gzyihaodq.com 点击:

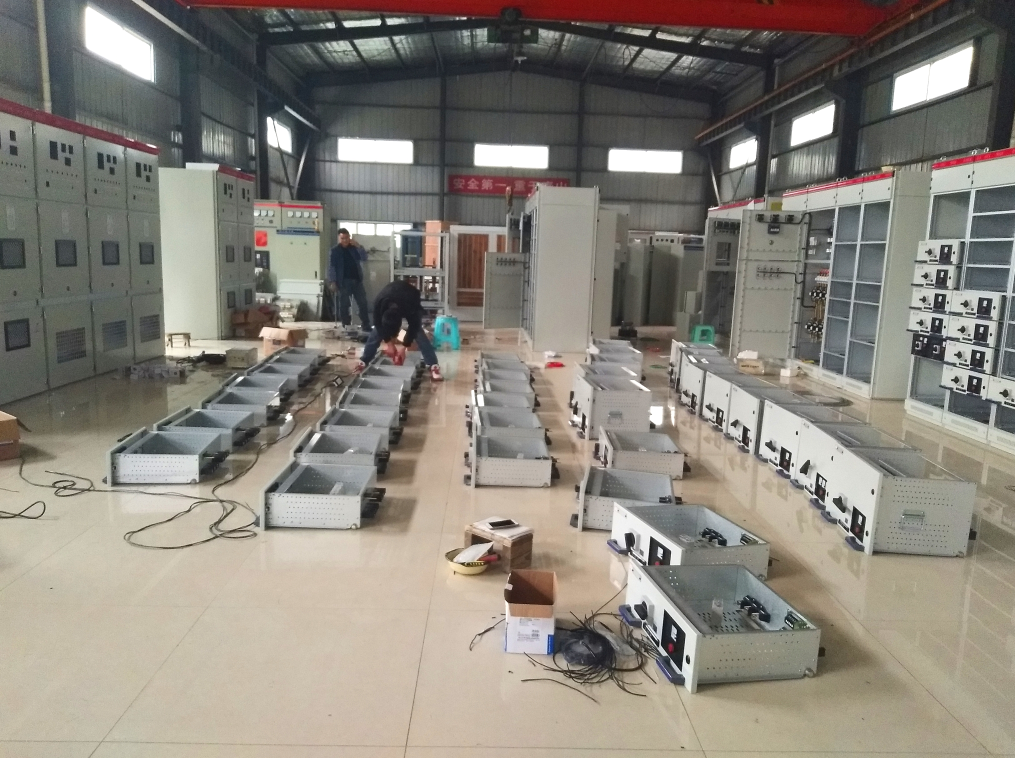

贵州电气成套设备为你介绍高低压成套开关设备


贵州电气成套设备给你介绍GCS抽出式开关柜

产品概述

GCS低压抽出式成套开关设备(以下简称开关柜), 作为三相交流频率为50(60)Hz、额定工作电压380V(400V)、(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制,无功功率补偿使用的低压成套配电装置。

正常使用条件

l周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不高于+35℃,超过时需根据实际情况降容运行; 户内使用,使用点的海拔高度不得超过2000m;

l周围空气相对温度的变化可能会偶然产生凝露的影响;

l装置安装面与垂直面倾斜度不得超过5%,且整组柜列相对平整;(符合GBJ23282标准);

l装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

l用户有特殊要求时,可以与制造厂协商解决。


贵州电气成套设备给你介绍GCK抽出式开关柜

产品概述

GCK低压抽出式成套开关设备(以下简称开关柜),适用于发电厂、冶金轧钢、石油化工、轻工纺织、电力、机械、码头、大楼宾馆等场所作为交流三相四线或三相五线制、额定工作电压380V(400)、(660),额定工作电流至4000A,额定频率50(60)Hz电力系统的配电和电动机控制之用。

正常使用条件

l周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,最低周围空气温度-15℃;

l安装场地的海拔高度不超过2000m;

l周围空气设有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染;

l大气条件:空气清洁,在最高温度为+40℃时,基相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度;

例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露;

l设备安装时与垂直面的倾斜度不超过5°;

l设备应安装在无剧烈振动和冲击的地方;


GGD固定式开关柜

产品概述

GGD低压固定式成套开关设备(以下简称配电柜)适用于发电厂、变电所、工矿企业等电力用户作为配电系统中动力、照明及配电设备的电能转换,分配与控制之用。该产品具有分断能力高、动热稳定性好,电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点,该产品是我国组装式、固定面板开关柜的代表产品之一。

配电柜是经过全面型式试验,并通过国家强制性产品3C认证,该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60438-1《低压成套开关设备和控制设备》等标准。

本产品特点

1. GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。

2. GGD柜充分考虑散热问题,在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

3. GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新 ;

4. 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。


贵州电气成套设备给你介绍HXGN17-12箱型固定式环网高压开关柜

产品概述

HXGN17-12箱型固定式交流金属封闭环网开关设备(以下简称环网柜/开关设备),适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统,作为户内交流三相12kV、50Hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流,并能开断或关合一定距离的架空线路、电缆线路或电容电流。

本开关设备符合GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共同技术要求》及国家标准IEC60298《额定电压1kV以上52kV一下交流金属封闭开关设备和控制设备》、IEC60694《高压开关盒控制设备共用条款》的要求。

结构特点

本开关柜为金属封闭箱式结构,柜体骨架由KS(8MF)型材加工而成,柜体全部采用组装结构,轻巧美观,可任意组合安装,便于无限扩展延伸;柜体既可配FN12-12型压气式负荷开关组合电器,也可配FN25-12型真空负荷开关组合电器,体积小、免维修、三项联动结构、并且具有明显的隔离断口。配FN12-12型压气式负荷开关组合电器、FN25-12型真空负荷开关组合电器时,其安装方式灵活,可左、右侧装、正装、倒装。可手动和电动操作,并具有远动遥控功能。设有完善可靠地机械联动、联锁装置,完全达到“五防”功能。采用联动防护绝缘活门、遮挡带电触头,确保人身安全。柜体采用正面操作维护,面门装有观察窗可清楚观察柜内元件工作状态。


贵州电气成套设备为你讲解KYN28A-12(Z)型 铠装移开式交流金属封闭开关设备

产品概述

KYN28A-12(Z)系列铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统。用于接受和分配3.6-12kV的网络电能并对电路实行控制、保护及监测的作用。

本产品符合标准:GB3906《3~35KV交流金属封闭开关设备》,GB/T11022《高压开关设备和控制设备标准的共用技术要求》,IEC60298《额定电压1KV以上50kV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关柜订货技术条件》。

正常使用条件

l环境温度:最高温度+40℃,最低温度-10℃;

l环境湿度:日平均相对湿度≤95%,月平均相对湿度≤90%;

l海拔高度:1000m以下;

l抗地震度:地震烈度不超过8度;

l周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染;

l无经常性的剧烈震动场所。

l在超过GB3906规格的正常的环境条件下使用时,由用户和制造厂家协商。

适用场所

本系列产品主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的变电。


贵州电气成套设备为你讲解MNS抽出式开关柜

产品概述

MNS低压抽出式成套开关设备(以下称开关柜)是一种全组装式低压开关设备,它结构灵活、模块化、多功能、性能可靠安全。

适用于冶金、石油、化工、工矿企业及基础设施等领域中,作为三相交流频率为50(60)Hz,额定工作电压380V(400V)、(660V),额定电流4000A以下的发、供电系统中的配电、电动机集中控制等。

开关柜是经过全面型式试验,并通过国家强制性产品3C认证,该产品负荷GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。


产品特点

1. MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。

2. 设计紧凑:以较小的空间容纳较多的功能单元

3. 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要

4. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠

5. 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。

6. 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、     测定、指示等标准单元,可以根据要求任意组装。

7. 采用高强度阻燃型工程塑料,有效加强了防护安全性能。

8. 通用化、标准化程度高,装配方便。具有可靠的质量保证。

9. 柜体可按工作环境的不同要求选用相诮的防护等级。


XGN15-12ZF(R)型 箱式(固定)金属封闭环网开关设备

产品概述

XGN15A-12ZF(R)型箱式(固定)金属封闭环网开关设备(简称环网柜),是为城市电网改造和建设需要而产生的新型高压开关柜,在供电系统中作为开断负荷电流和短路电流以及关合短路电流之用。

本环网柜配用真空负荷开关,操作机构为弹簧操作机构,该机构既可手动操作,也可电动操作,接地开关盒隔离刀配用手动操作机构,本环网柜成套性强,体积小,无燃烧和爆炸危险,具有可靠的“五防”功能。

适用范围

环网柜使用与交流10kV,50HZ的配电系统中,广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等。作为环网供电单元和终端设备,起电能的分配、控制和电气设备的保护作用,也可装在箱式变电站中,本环网柜符合IEC《高压交流负荷开关熔断器熔断组合电器》、GB3906~91《3~35kV交流金属封闭开关设备》的有关规定。
