解析箱式变电站的类别有哪些

解析箱式变电站的类别有哪些

箱式变电站为了好的适应不同企业的使用需求，通常会分为很多不同的类别，所以为了好的适应企业的使用需求，接下来就其类别进行介绍。

普通箱式变电站有zbw型和XWB型，紧凑型箱式变电站有zb1-336型和Ge箱式变电站等，箱式变电站10kV配电装置不采用断路器。常用的是fn5-10或fn7-10负荷开关、熔断器和环网供电装置，从相邻的架空线路接至变压器高压端。根据产品结构和部件的不同，可分为欧式箱变和美式箱变两种典型的型式。

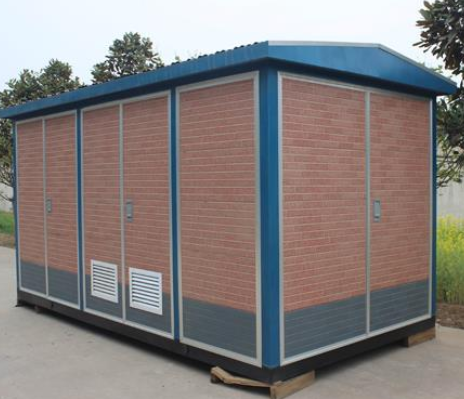

Zbw-10/0.4kV户外联合变电所是由高压室、变压器室、低压室组成的一套预制成套变配电设备。适用于环网、双线、终端供电方式，三种方式互换性好。进线采用电缆。高压室采用稳靠的紧凑设计，具有全方面的防误操作联锁功能，稳靠性高，操作维护方便。

高压室可与终端负荷开关、空气环网开关、SF6环网柜等配套，卫星变压器可采用油浸式变压器和干式变压器。变压器室采用温控，可采用自然通风或顶部强制通风。低压室设有计量和无功补偿，二次回路和出线数量可根据用户需要设计，满足不同需要。贵州配电箱

Ge箱式变电站与组合式箱式变电站的不同之处在于，它是在变压器的基础上发展而形成的。Ge箱式变电站将变压器芯体，高压负荷开关，熔断器等设备结构简化，放入同一注油铁箱中。体积小，结构紧凑，占地面积为同容量箱式变电站的1/3左右。全密封、全绝缘结构，无须绝缘距离，稳靠地保障人身安全。

1.防水:箱式变电站地下式组合变压器虽然可以浸没在水中运行，但周全考虑地坑基础内的防水与排水,可使地下式变压器长期稳靠运行。对于地坑基础底部，可使用预制式地坑结构，顶部通风口可以有效通风和防雨，地坑基础底部铺设走水砂卵石,水分可直接渗入地下。而高于地坑底部基础的部分,预制全封闭混凝士地坑结构，可防止地表水流入及地下水渗入地坑内。

2.散热:箱式变电站地下式变压器采用低损耗产品或者非晶合金铁心的产品，有效减少发热量。而变压器的高耐热等级,也提高了变压器的过负荷能力。而配电箱与基础地坑之间,有进风及出风风机,可保障底下变压器的正常运行。
