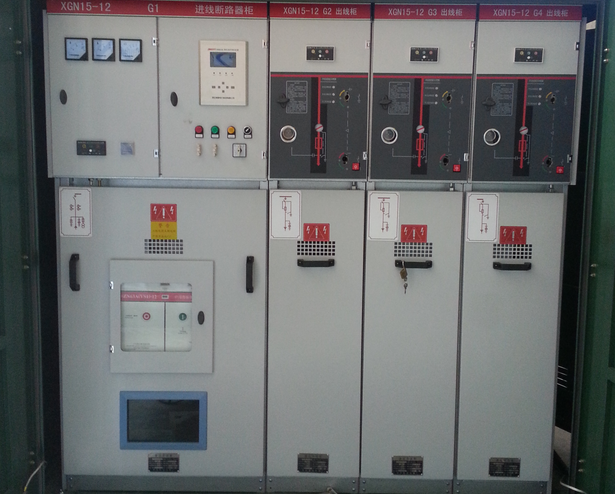

空开零线配线

1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。 3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边，出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。 6、贵州电气成套设备建议导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

第一排空开配线 1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

第二排空开配线 1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯

导线绑扎

1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为100mm。

2、扎带扎好后，不用的部分要用钳子剪掉。

三相五线制接法

三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

　　三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。

　　三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

　　三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

TT接地方式：

 　　第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。

TN-S接地方式：

　　字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。

　　其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。

TN-C接地方式：

 　　字母C表示N与PE合并成为PEN，实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。

TN-C-S接地方式：

 　一部分N与PE分开，是四线半制供电方式。应用于环境较差的场所。

　　当N和PE分开后不允许再合并。

　　中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。如遇大功率用电器，需自行设置接地线。

　　三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。

　　三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。
